Tutoriel: installer un toit relevable sur un Volkswagen T6 (2/3)

<<< Revenir à la Partie 1

Tutoriel : Installer un toit relevable sur un fourgon aménagé Volkswagen T6 Partie 2

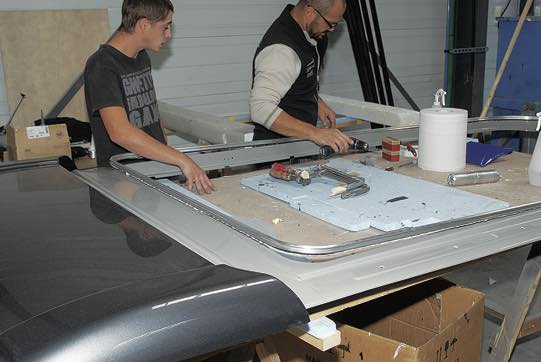

11. Le cadre de renfort (pièce en polyester renforcé de fibre de verre constitué du spoiler avant et d’un cadre à la forme de la découpe de toit) est préparé en amont.
Il y est fixé les deux demis rails circulaires en alu qui recevront la partie basse de la toile. Sont aussi faits les trous pour la fixation des pantographes



12. Le cadre de renfort est positionné sur le toit

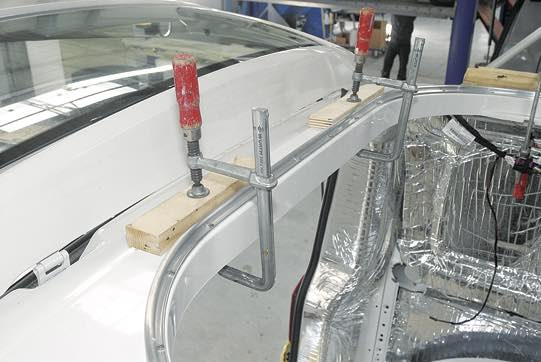

13. Puis il est ensuite maintenu en place par des serre-joints jusqu’à séchage complet de la colle, entre 12 et 24 h.

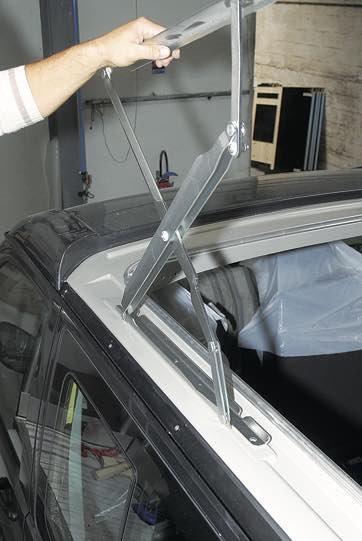

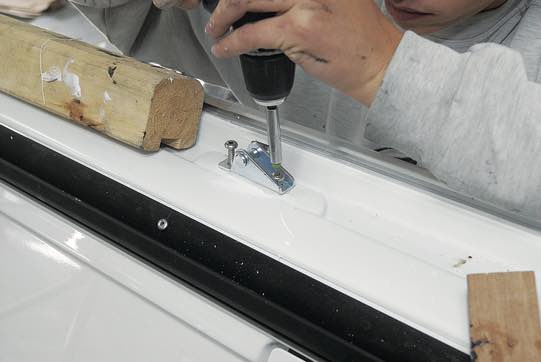

14. Les pantographes et les supports des vérins sont fixés (vis ou boulons),



15. un joint silicone est appliqué pour assurer l’étanchéité.

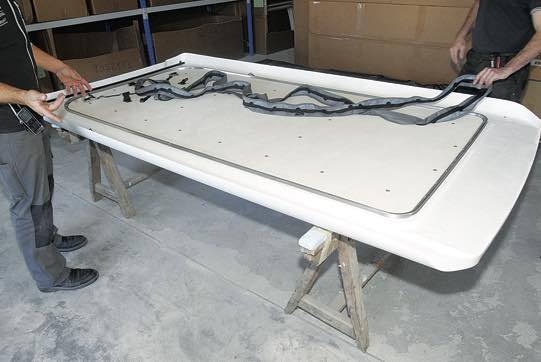

16. Pendant cette première phase de montage, le toit est préparé. À la coque en polyester renforcé de fibre de verre, sont fixés le rail pour la toile et les sangles de descente et de verrouillage.

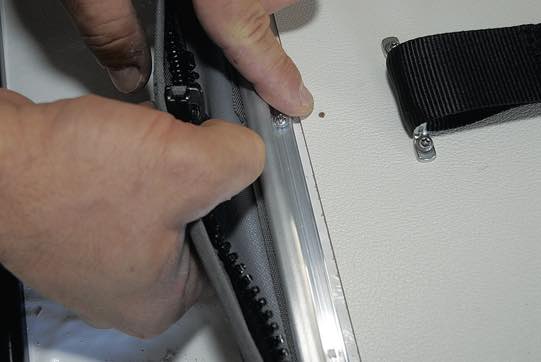

17. La partie haute de la toile est mise en place dans le rail.



18. Des repères sur le toit et sur le jonc facilitent la mise en place, qui doit être précise sous peine de voir la toile faire de « mauvais » plis une fois en place.

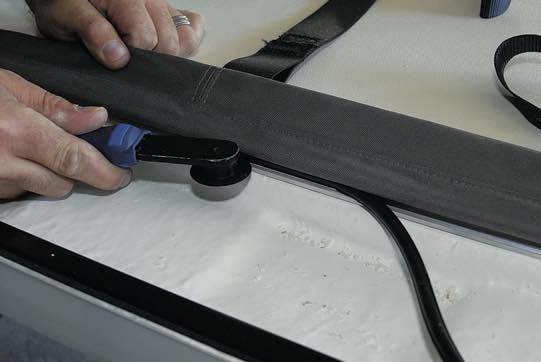

19. Le jonc de la toile est bloqué dans la gorge du rail par un boudin
en caoutchouc.

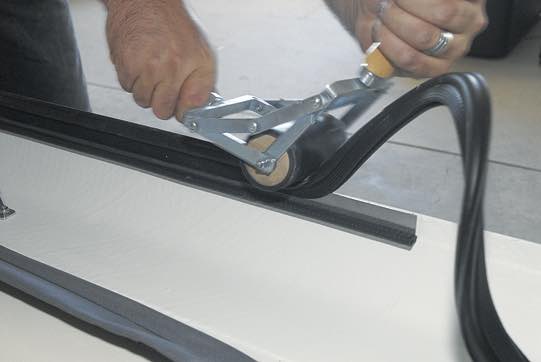

20. Un joint périphérique est installé sur tout le tour du toit. Dans le même temps, sont fixés les deux renforts latéraux pour rigidifier le toit.

>>> Aller à la Partie 3
